SNOM

一、设备简介

二、设备型号、关键性能参数

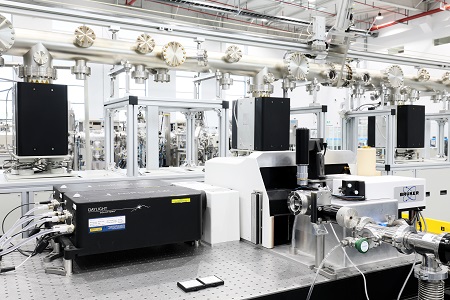

设备型号：Anasys nanoIR2-s

关键性能参数：

光学显微镜的空间分辨率：≤1.5 μm

纳米化学成像分辨率:       优于10nm

原子力显微镜的空间分辨:   XY: ≤0.2nm; Z: ≤0.2nm

原子力显微镜扫描范围：    XY方向：不小于80 μm x 80 μm;Z方向：＞6 μm

红外激光的波谱范围：      870cm^-1至2300cm^-1

三、设备原理

红外近场光学显微镜（Infrared Scanning Near-field Optical Microscopy）,是将原子力显微镜与红外结合的一种能够突破传统光学衍射极限的光学显微系统，其基本原理是基于原子力显微镜针尖诱导的局域光场增强效应，通过将入射红外激光聚焦到针尖上，散射的红外光的强度和相位取决于针尖和样品之间的近场相互作用，其空间分辨率可以达到10纳米（主要取决于针尖的曲率半径）。该技术可以在纳米尺度上有效地提供样品的电学性质（例如局域电导、载流子浓度、等离子激元等）和催化反应物种以及生物样品的振动谱学信息，这些材料信息将有效地促进人们对新型材料微观性质、催化反应机理、以及生物活性样品的动态演化过程的理解，从而指导新型纳米功能材料的合成。

四、应用范围

材料的形貌、电学性质、局域热力学响应、表面等离激元、空间分辨的红外光谱&成像

五、设备特色

原子力显微镜与红外结合的一种能够突破传统光学衍射极限的光学显微系统

六、应用领域

新型催化材料、能源化学材料、光化学转化新材料，燃料电池导电新材料、储氢储能新材料、生物质转化材料、新型功能膜材料、纳米功能材料、航天新材料。
